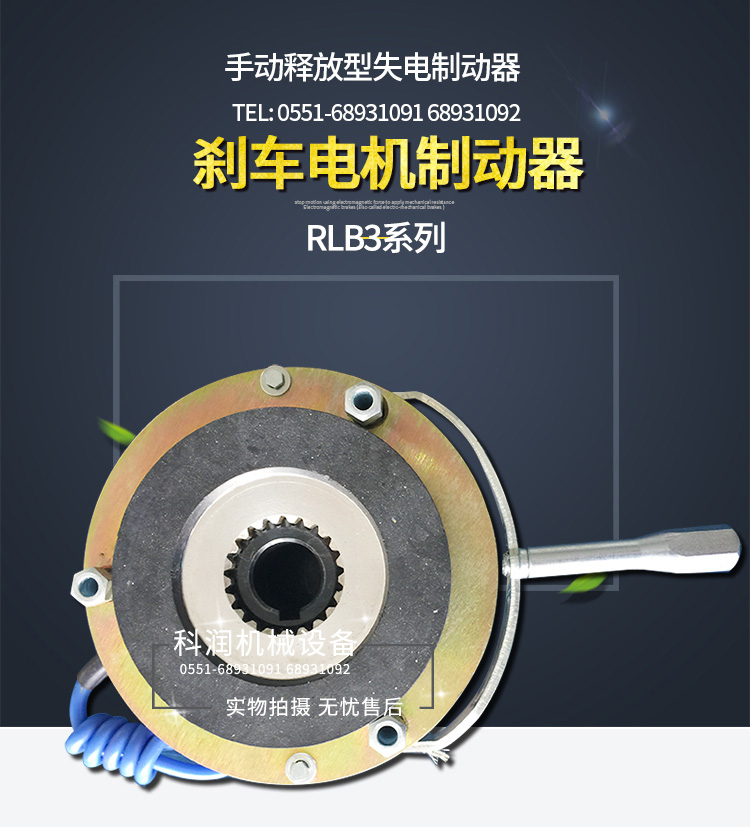

電機電磁制動器|剎車電機制動器

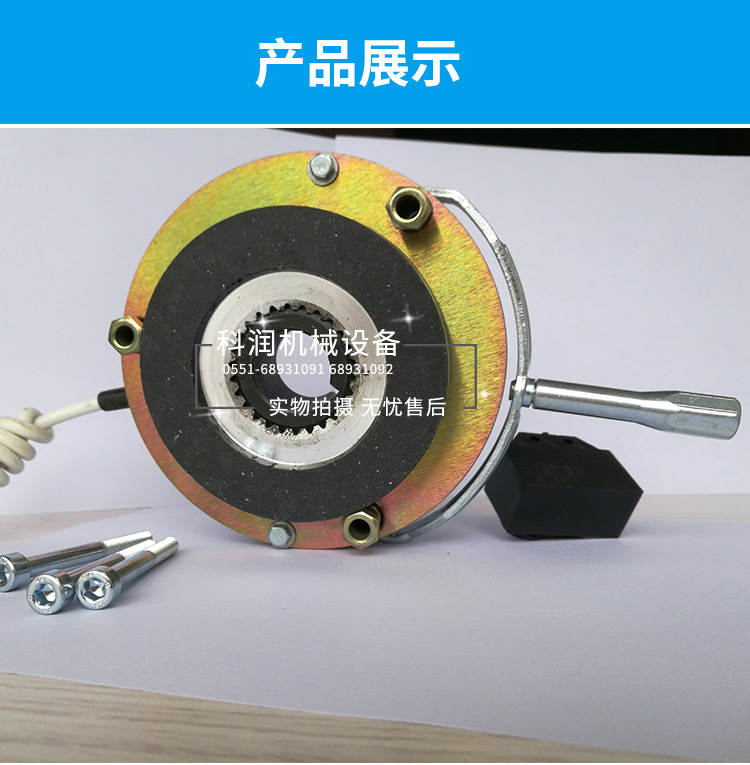

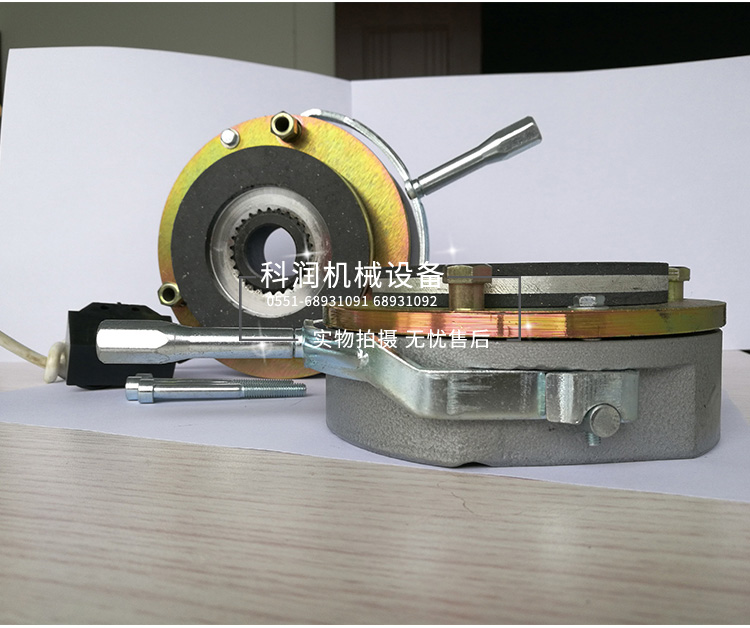

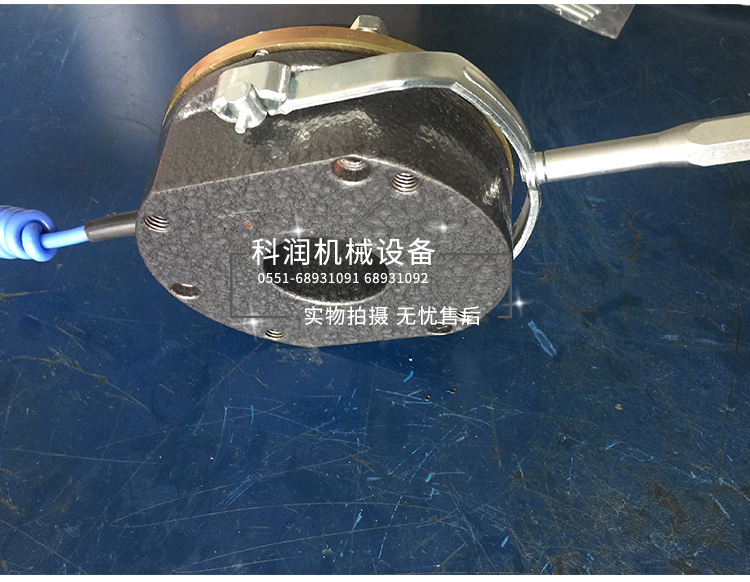

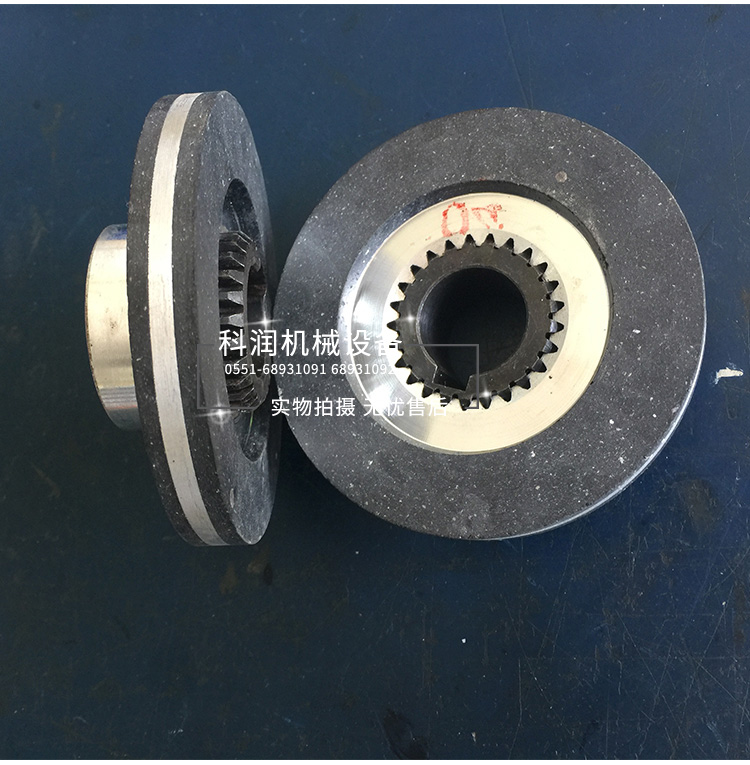

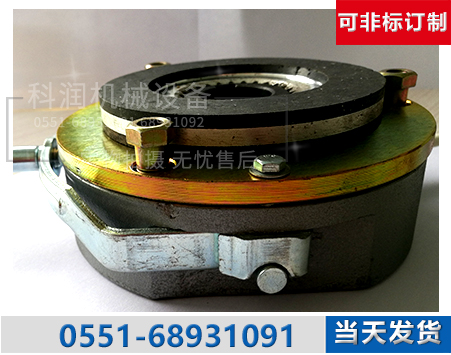

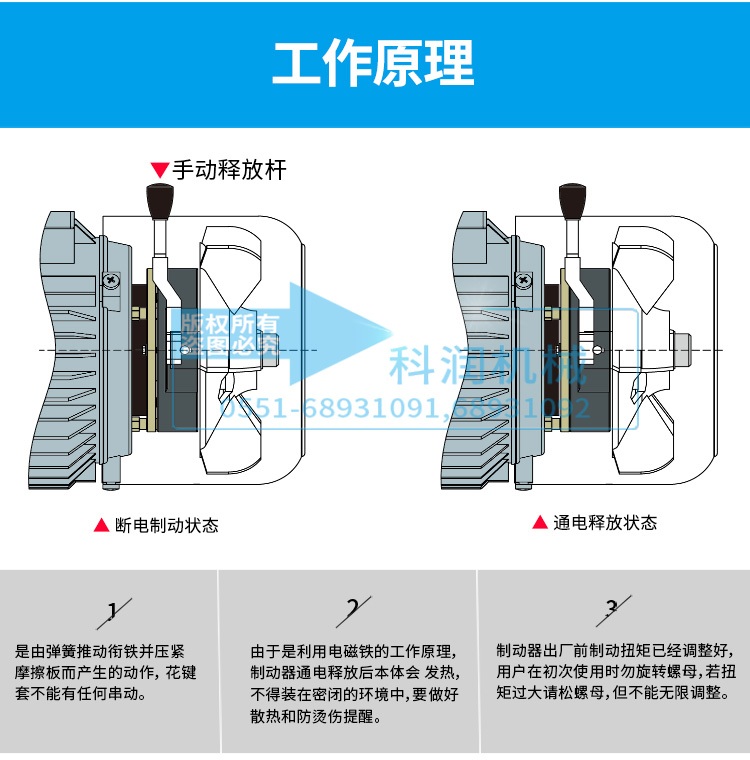

電機電磁制動器|剎車電機制動器斷電時彈簧推動銜鐵壓緊制動盤制動，通電時在電磁力的作用下銜鐵和制動盤分離。配帶手動釋放手柄，可手動釋放。結構緊湊，方便于安裝。

用于配套Y系列電機后，成為YEJ系列電磁制動器三相異步電機，并廣泛應用于冶金、化工、食品機械、機床、印刷機械、包裝機械、立體倉庫、物流倉儲機械、AGV導引車、軌道平車、電動叉車、電動平車等其他自動化機械中使用。

電子版選型手冊下載

（3.3M）

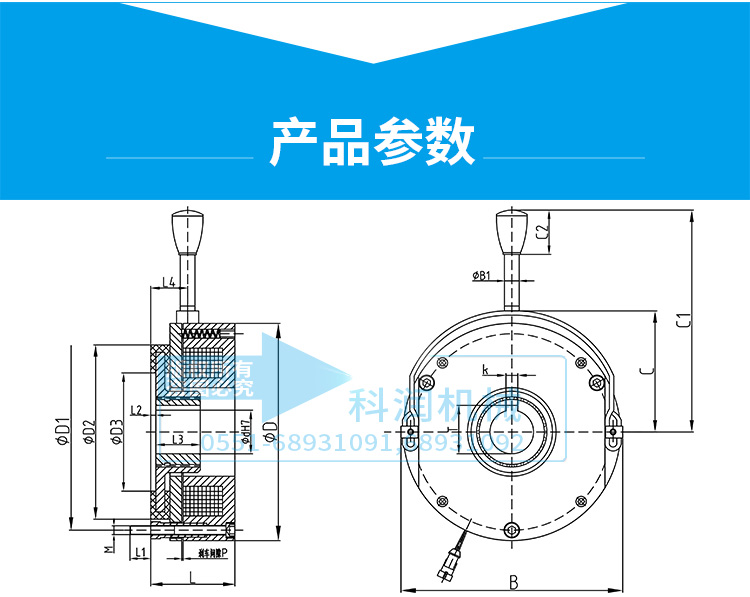

產品參數：

產品系列號	額定扭矩	最高轉速	線圈（20℃）		通電（釋放）時間	斷電（制動）時間	電機機座號	制動間隙	資料下載
			額定電	額定功率
RLB3-1	4N▪m	3000rpm	DC12 DC24 DC48 DC99 DC110 DC170 (可非標 訂制)	25	60ms	50ms	63	0.2	3D模型
RLB3-2	5N▪m	3000rpm		35	63ms	55ms	71	0.2	3D模型
RLB3-3	8N▪m	3000rpm		40	87ms	72ms	80	0.3	3D模型
RLB3-4	15N▪m	3000rpm		48	110ms	95ms	90	0.4	3D模型
RLB3-5	30N▪m	3000rpm		62	140ms	120ms	100	0.4	3D模型
RLB3-6	40N▪m	3000rpm		62	152ms	130ms	112	0.5	3D模型
RLB3-7	80N▪m	3000rpm		87	165ms	140ms	132	0.5	3D模型
RLB3-8	150N▪m	3000rpm		115	214ms	180ms	160	0.6	3D模型
RLB3-9	300N▪m	1500rpm		200	303ms	250ms	200	1.5	3D模型
RLB3-10	450N▪m	1500rpm		200	359ms	270ms	225	1.5	3D模型
RLB3-11	600N▪m	1500rpm		210	385ms	285ms	250	1.6	3D模型
RLB3-12	850N▪m	1500rpm		340	435ms	320ms	280	1.8	3D模型
‍‍‍RLB3-13	2000N▪m	1500rpm		400	495ms	375ms	315	1.8	3D模型
RLB3-14	3000N▪m	1500rpm		450	520ms	410ms	315	2.2	3D模型
RLB3-15	4000N▪m	1500rpm		480	585ms	450ms	355	2.5	3D模型
RLB3-16	6000N▪m	1500rpm		550	655ms	520ms	400	3.0	3D模型

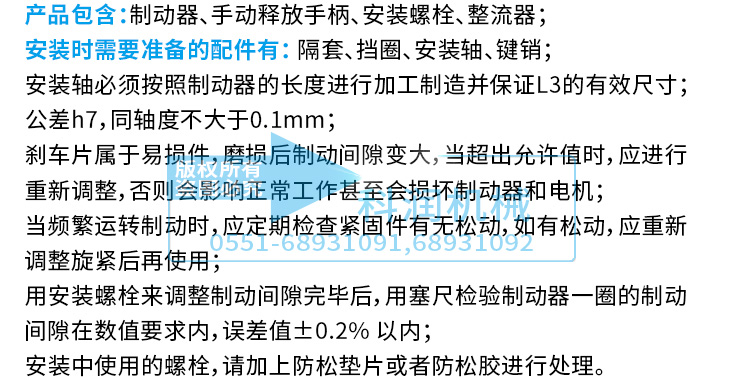

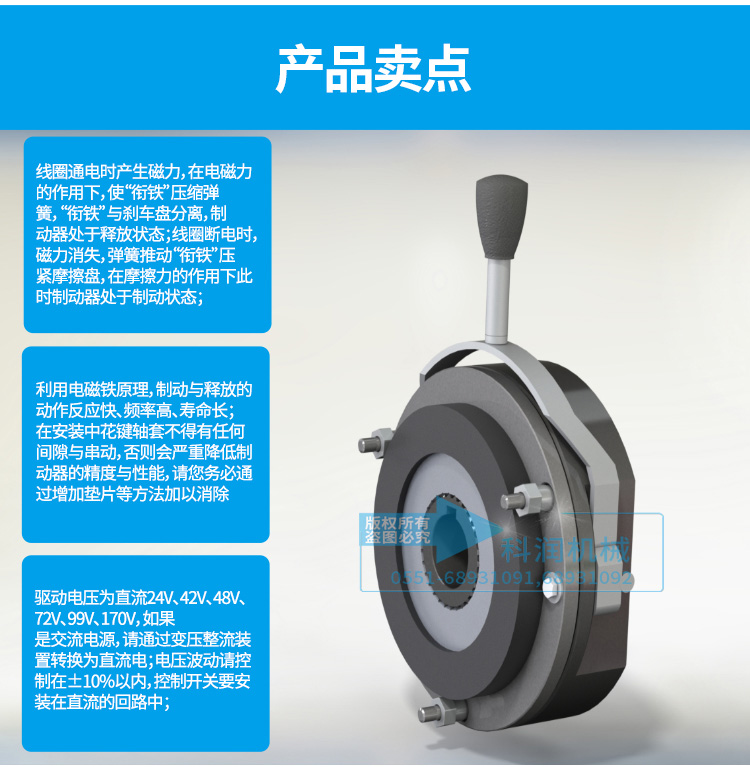

型號：RLB3-1到RLB3-8出廠前配有手動釋放手柄，可以手動釋放。RLB3-9到RLB3-16是靠旋轉螺栓來實現人工手動釋放。驅動電壓為直流24V、42V、48V、72V、99V、170V，

訂貨形式：RLB3-1 -  ∅12  - 電壓

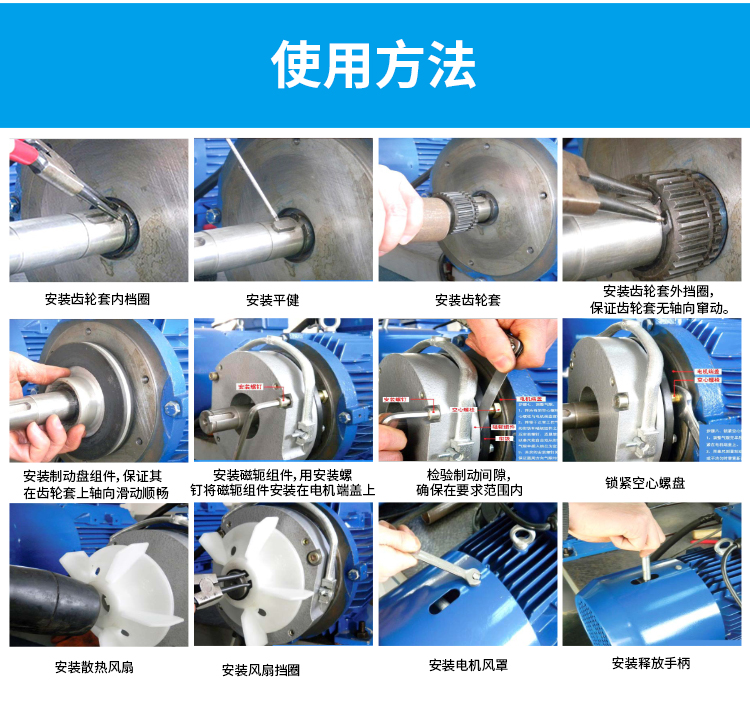

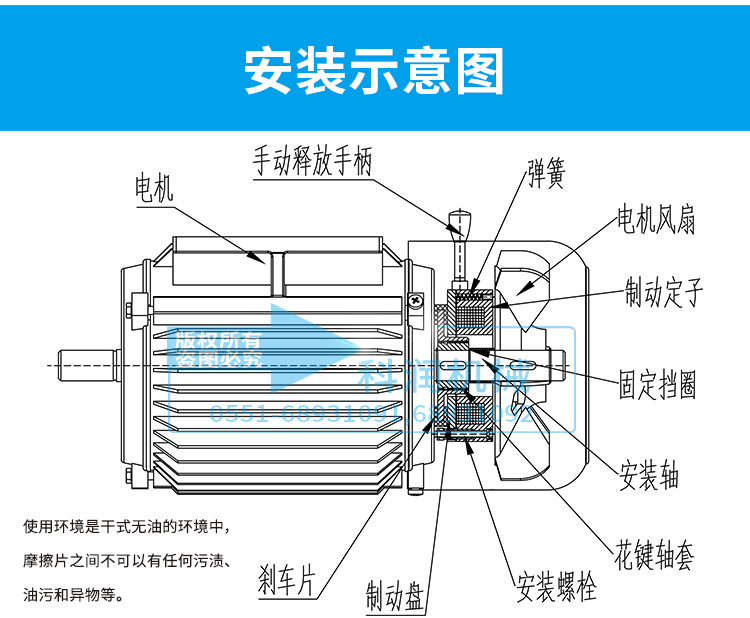

電子版安裝說明書下載

（2.3M）

配套的電機種類：直流電動機、交流電動機、單相電動機、三相電動機、異步電動機、同步電動機、永磁同步電動機、感應電動機、三相異步電動機、單相異步電動機、罩極異步電動機、單相串勵電動機、交直流兩用電動機、無刷直流電動機、有刷直流電動機、永磁直流電動機、電磁直流電動機。

選型與安裝技術支持：

咨詢電話：TEL：0551-68931091(撥通后請按0選擇技術咨詢中心，然后我們的工程師會根據您設備的實際情況，為您選擇適合您的產品，并提供安裝技術指導)。

受理時間：8:00～18:00（周一～周六，不包括法定節假日）
